Tartílope V2F

Tartílope V2F

Modelo: Tartílope V2F
Disponibilidade: Sob consulta

Visão Geral

Sistema de movimentação automática para soldagem com dois graus de liberdade e trilho flexível possibilitando a utilização em superfícies curvas Características do Equipamento O Ta...

Sistema de movimentação automática para soldagem com dois graus de liberdade e trilho flexível possibilitando a utilização em superfícies curvas


Características do Equipamento

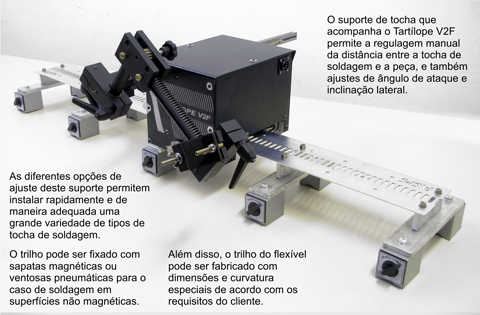

O Tartílope V2F é um manipular robótico que conta com todas as funcionalidades do V2, porém, utiliza trilho flexível que permite a fixação do equipamento em superfícies curvas, possibilitando a soldagem em tanques, cilindros, costados de navios, tubulações e outras superfícies com variação de forma.


Componentes Básicos
  • Módulo eletrônico microprocessado que processa e controla os movimentos
  • Módulo trator com engrenamento a trilho flexível (os trilhos podem ser fixados em qualquer posição por fixadores magnéticos ou por ventosas)
  • Módulo de fixação de tocha com ajustes manuais
  • Controle remoto de programação

Repetitividade de processos

O Tartílope V2F proporciona repetibilidade de processos, ou seja, o movimento executado uma vez poderá ser repetido com fidelidade quantas vezes forem necessárias.


Vídeos Tartílope V2F

Especificações técnicas
Soldagem com tecimento

O sistema é capaz de realizar tecimento do tipo trapezoidal, triangular e retangular, permitindo uma ampla gama de ajustes de acordo com a condição de soldagem requerida



Seguimento automático de junta

As variáveis de tecimento podem ser modificadas durante a soldagem e é possível fazer a correção de imperfeições no alinhamento da junta através de correção manual pelo operador ou através de um sistema de seguimento automático de junta
Veja Tartílope V2F com seguimento de junta



Equipamento versátil

O equipamento realiza a soldagem em todas as posições, inclusive sobre-cabeça, permitindo a soldagem orbital de dutos de grande diâmetro.





O Tartílope V2F possui controle eletrônico micro-processado e Interface Homem Máquina com display de LCD para seleção dos parâmetros escolhidos, permitindo ao operador facilmente realizar os ajustes necessários durante a soldagem.

Tartílope V2F - Sistema aplicado em processo de revestimento


Especificações técnicas
  • Curso útil do eixo Y: 300 mm

  • Velocidade no eixo Y de até 300 cm/min

  • Velocidade no eixo X de até 160 cm/min

  • Acompanha trilho flexível padrão com 1,2 m de comprimento, podendo ser conectado com trilhos adicionais. Os trilhos podem ser fornecidos com curvatura específica conforme solicitação

  • Possibilidade a soldagem em todas as posições

  • Possibilidade de acoplamento de sistemas de seguimento de junta

  • Possibilidade de disparo da fonte de soldagem sincronizada com o início da movimentação
